|
Produktdetails:
|
| Produktname: | Ballmühlreibender Medienstahlball | Zertifizierung: | ISO14001,OHSAS18001,ISO |
|---|---|---|---|
| Breage: | 1% max | Paket: | Behältertaschen-/steel-Trommeln |
| Markieren: | 5-Zoll-Schleifstahlkugeln,45 HRC-Schleifstahlkugeln,Schleifmittel-Stahlkugeln 150 mm |
||
Mahlen von Stahlkugeln 5 "Hochwertige geschmiedete Mahlkugeln Mahlmedien
Chemische Zusammensetzung der geschmiedeten Stahlkugel
|
Serie Element |
C(%) | Silizium (%) | Mn (%) | Cr(%) | Kupfer (%) | Monat (%) | P(%) | S(%) |
| HF-A | 0,42-0,50 | 0,17-0,37 | 0,5-0,80 | 0-0,25 | 0-0,25 | 0-0.30 | 0-0,035 | 0-0,035 |
| HF-B | 0,48-0,56 | 0,17-0,37 | 0,60-1,0 | 0-0,25 | 0-0,25 | 0-0.30 | 0-0,035 | 0-0,035 |
| HF-C | 0,57–0,65 | 0,17-0,37 | 0,70-1,0 | 0-0,25 | 0-0,25 | 0-0.30 | 0-0,035 | 0-0,035 |
| HF-D | 0,62-0,70 | 0,17-0,37 | 0,90-1,0 | 0-0,25 | 0-0,25 | 0-0.30 | 0-0,035 | 0-0,035 |
| HF-E | 0,37-0,45 | 0,17-0,37 | 0,50-0,8 | 0,80-1,1 | 0-0,25 | 0-0.30 | 0-0,035 | 0-0,035 |
| B-1 | 0,52-0,65 | 0,17-0,37 | 0,60-1,2 | 0-0,25 | 0-0,25 | 0-0.30 | 0-0,035 | 0-0,035 |
| B-2 | 0,70-0,80 | 0,17-0,37 | 0,60-0,80 | 0,50-0,60 | 0-0,25 | 0-0.30 | 0-0,035 | 0-0,035 |
| B-3 | 0,72-0,92 | 0,17-0,37 | 0,70-1,0 | 0,50-0,90 | 0-0,25 | 0-0.30 | 0-0,035 | 0-0,035 |
Technische Indikatoren aus geschmiedeter Stahlkugel
| Durchmesser (mm) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 125 | 150 |
| Durchmessertoleranz (mm) | ±2 | +3,-2 | +4,-3 | +5,-4 | ||||||||
| Rundlos (%) | 2% max | 3% max | 4% max | 5% max | ||||||||
| Serie | Durchmesser | Oberflächenhärte | Bruchtara | Wirkungswert | Bälle Nummer | Mikrostruktur |
| HF-A | 20-150MM | 45 -50 HRC | 1% max | 12J/CM^2 | 8000 | M+K |
| HF-B | 20-150MM | 48-50 HRC | 1% max | 12J/CM^2 | 10000 | M+K |
| HF-C | 20-150MM | 55-60 HRC | 1% max | 15J/CM^2 | 12000 | M+K |
| HF-D | 20-150MM | 58-65 HRC | 1% max | 15J/CM^2 | 12000 | M+K |
| HF-E | 20-150MM | 48-50 HRC | 1% max | 12J/CM^2 | 8000 | M+K |
| B-1 | 20-150MM | 48-50 HRC | 1% max | 12J/CM^2 | 10000 | M+K |
| B-2 | 20-150MM | 58-65 HRC | 1% max | 15J/CM^2 | 12000 | M+K |
| B-3 | 20-150MM | 60-65 HRC | 1% max | 15J/CM^2 | 12000 | M+K |
Theoretisches Gewicht
| Durchmesser | Theoretisches Gewicht | Durchmesser | Theoretisches Gewicht |
| 20mm | 32,8 g | 90mm | 2988,9 g |
| 25mm | 64,0625 g | 100mm | 4100g |
| 30mm | 110,7 g | 110mm | 5457,1 g |
| 40mm | 262,4 g | 120mm | 7084,8 g |
| 50mm | 512,5 g | 125mm | 8007.8125g |
| 60mm | 885,6 g | 130mm | 9007,7g |
| 70mm | 1406,3 g | 140mm | 11250,4 g |
| 80mm | 2099,2 g | 150mm | 13837,5 g |
Produktionsprozess der geschmiedeten Stahlkugel

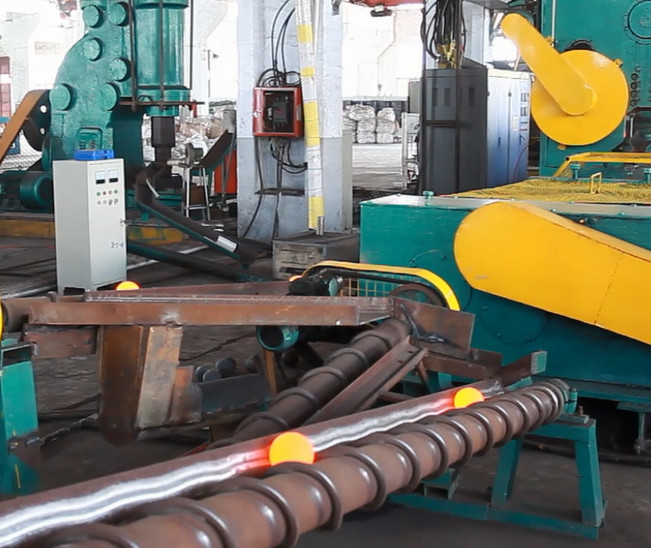

1) Vollautomatische Produktionslinie für warmgewalzte Stahlkugeln
Manuelles Einlegen des Materials in das Lagerregal → automatisches kontinuierliches Zuführgerät → Stokehole Quetschwalzenzuführgerät → Ofenheizung → Quetschwalzenentladung Schnellentladung → Eintritt in die Rollkugelmaschine → Rollkugelabschrecksystem → Stahlkugel, die sich selbst temperiert → Stahlkugel des fertigen Produkts
20mm-40mm Produktionslinie für warmgewalzte Stahlkugeln
Ansprechpartner: Mrs. Anne Wang
Telefon: 86-15650016520
