Nachricht senden
Referenzen |
Startseite Produktegeschmiedete Stahlbälle

Bauxit-Material, runde Stahlkugeln, 62 HRC, geschmiedete Stahllagerkugel

Alle Produkte

Reibende Stahlbälle

(60)

geschmiedeter Mahlkörper

(51)

reibende Medienbälle

(29)

Mahlkugeln aus Gusseisen

(31)

Cylpebs mahlen

(20)

Stahlmahlkörper

(16)

Ballmühlreibende Medien

(23)

Mahlkörper für das Bergbau

(17)

geschmiedete Stahlbälle

(18)

Ballmühlbälle

(14)
Bescheinigung
China Jinan Huafu Forging Joint-Stock Co.,ltd. zertifizierungen
China Jinan Huafu Forging Joint-Stock Co.,ltd. zertifizierungen
Ich bin online Chat Jetzt

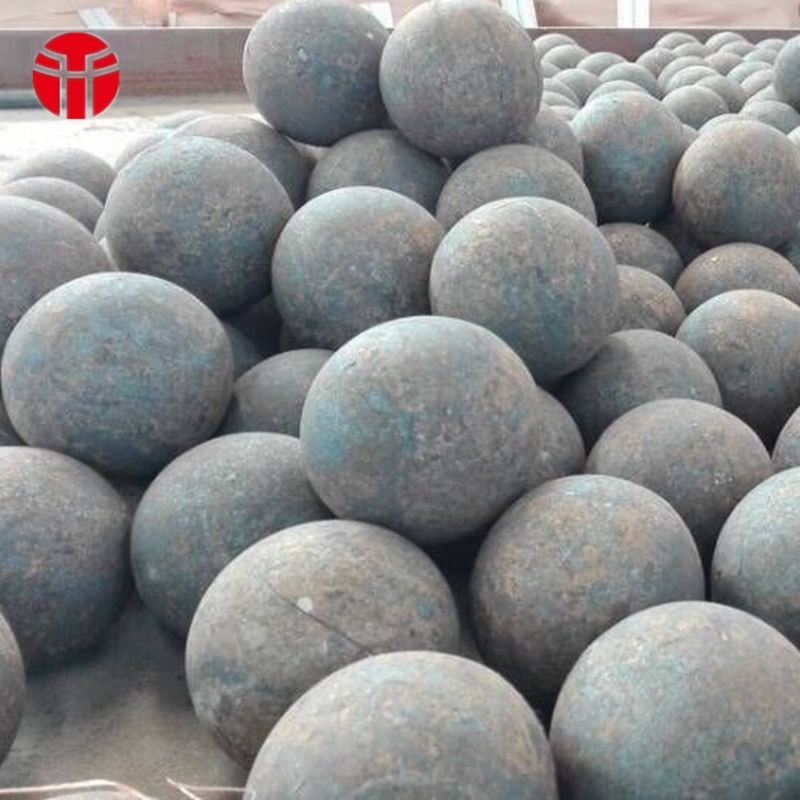

Bauxit-Material, runde Stahlkugeln, 62 HRC, geschmiedete Stahllagerkugel

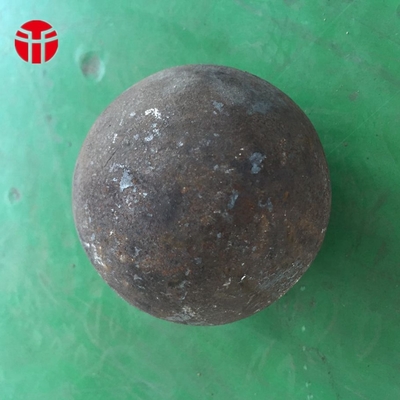

Bauxit-Material, runde Stahlkugeln, 62 HRC, geschmiedete Stahllagerkugel
Bauxit-Material, runde Stahlkugeln, 62 HRC, geschmiedete Stahllagerkugel Bauxit-Material, runde Stahlkugeln, 62 HRC, geschmiedete Stahllagerkugel

Großes Bild :  Bauxit-Material, runde Stahlkugeln, 62 HRC, geschmiedete Stahllagerkugel

Produktdetails:
Herkunftsort: China
Markenname: HUAFU
Zertifizierung: GB/T 19001-2016/ISO 9001:2015
Modellnummer: Dia.20MM-160MM
Zahlung und Versand AGB:
Min Bestellmenge: 1 Tonne
Preis: $ 760/Mt
Verpackung Informationen: Taschen- oder Eisentrommel
Lieferzeit: 2-4 Wochen
Zahlungsbedingungen: L/C, T/T, D/P, D/A
Versorgungsmaterial-Fähigkeit: Die Jahresleistung ist 150.000 Tonnen
Kontakt

Bauxit-Material, runde Stahlkugeln, 62 HRC, geschmiedete Stahllagerkugel

Beschreibung
Härte: 58-62HRC Bruchrate: ≤1%
Kerbschlagzähigkeit: ≥18J-/cm² Fallzeit: ≥15000
Material: Stahl HS: 73261100
Markieren:

Bauxit-Material Rundstahlkugeln

,

Rundstahlkugeln 62HRC

Kugel aus geschmiedetem Stahl Stabile Kugel aus geschmiedetem Stahl zum Schleifen von Bauxit-Material

Bauxit-Material, runde Stahlkugeln, 62 HRC, geschmiedete Stahllagerkugel 0

FIRMENPROFIL
Die Huafu Group befindet sich im Bezirk Zhangqiu in der Provinz Shandong, 45 km von der Innenstadt von Jinan entfernt, neben der Straße 309, und genießt Informationen aus erster Hand und bequemen Verkehr.Unser Unternehmen umfasst 80000 Mitarbeiter mit über 100 Mitarbeitern, einer jährlichen Produktionskapazität von 150000 Tonnen und einem eingetragenen Kapital von 70 Millionen Yuan.Die Konzerngesellschaft besteht aus Jinan Huafu Forging Joint-stock Co., Ltd, Shandong Huafu Steel Ball Co., Ltd und Jinan Xing Tigers of Papermaking Machinery Co., Ltd. Wir produzieren hauptsächlich geschmiedete Stahlkugeln, Gusseisenkugeln, Stahlzylinder, Mahlstäbe, Mühlenauskleidungen, Stahl, Hammerköpfe, automatische Produktionslinien für Stahlkugeln und Mahlstäbe, dekorative Schmiedeeisenprodukte und Papiermaschinen. Unsere Produkte werden hauptsächlich in Bergwerken, Zementwerken, Baumaterialien, Kraftwerken und der chemischen Industrie eingesetzt und Stahlwerke etc.




UNTERNEHMENSUMFELD

Bauxit-Material, runde Stahlkugeln, 62 HRC, geschmiedete Stahllagerkugel 1



PRODUKTEINFÜHRUNG

Geschmiedete Stahlkugeln werden in Kohlenstoff-Schleifstahlkugeln, Mangan-Schleifstahlkugeln und Spezial-Schleifstahlkugeln unterteilt.Geschmiedete Stahlkugel ist eines unserer Vorteilsprodukte.Stahlkugeln mit einem Durchmesser von 20-70 mm und 80-150 mm werden jeweils durch eine fortschrittliche automatische Warmwalz- und Warmschmiede-Stahlkugel-Produktionslinie hergestellt.Huafu-Mahlkugeln mit gleichmäßiger Härte und hoher Effizienz aufgrund seiner fortschrittlichen Abschrecktechnologie.In fortgeschrittenem Maße zeichnen sich diese Mahlkugeln durch hochgenaue Abmessungen, abgerundete Geometrieform, hohe Härte und gute mechanische Eigenschaften, Verschleißfestigkeit, keine Verformung, kein Bruch aus.

Bauxit-Material, runde Stahlkugeln, 62 HRC, geschmiedete Stahllagerkugel 2

Mahlkugel aus Kohlenstoffstahl

Die am häufigsten verwendete Mahlkugel aus Kohlenstoffstahl ist.Weit verbreitet in Bergwerken, Kraftwerken, Chemiefabriken und großen Kugelmühlen der Mühlenfabrik.Durchmesser ist 20-150mm.Und wir können auch alle Größen von Produkten nach Kundenwunsch anpassen.Die Hauptproduktleistung wie folgt:



Chemische Zusammensetzung

 C(%) Silizium (%) Mn (%) Cr(%) Kupfer (%) Monat (%) P(%) S(%)
0,42-0,50 0,17-0,37 0,5-0,8 ≤0,25 ≤0,25 ≤0,3 ≤0,035 ≤0,035
Größe 20-150 mm (0,8 Zoll-6 Zoll)



Härte

 Ernst Härte
Standardhärte 48-53 HRC
Hohe Härte 55-60 HRC
Wirkungswert ≥12J/CM^2
Bälle Nummer ≥12000mal
Mikrostruktur M+C (C-Karbid M-Martensit)



ManganStahlMahlkugel I

Manganstahl-Mahlkugel I ist in Korea, Japan und Nordkorea beliebt, der Schlagwert beträgt mehr als 12 J / CM ^ 2, der Mangangehalt beträgt etwa 0,6-1,0%.Dies ist die billigste unter den Mangan-Mahlkugeln.Die Leistung wie folgt:



Chemische Zusammensetzung

 C(%) Silizium (%) Mn (%) Cr(%) Kupfer (%) Monat (%) P(%) S(%)
0,48-0,56 0,17-0,37 0,6-1,0 ≤0,25 ≤0,25 ≤0,3 ≤0,035 ≤0,035
Größe 20-150 mm (0,8 Zoll-6 Zoll)



Härte

 Ernst Härte
Standardhärte 50-55 HRC
Hohe Härte 55-60 HRC
Wirkungswert ≥12J/CM^2
Bälle Nummer ≥12000mal
Mikrostruktur M+C (C-Karbid M-Martensit)



Manganstahl-Mahlkugel II

Manganstahl-Mahlkugel II mit hoher Härte und Korrosionsbeständigkeit.Wird hauptsächlich in Nasskugelmühlen in Minen und Quarzsandfabriken verwendet. Wurde nach Pure, Mexiko, Spanien, Indien, Australien und Südafrika exportiert.Die spezifische Leistung wie folgt:





Chemische Zusammensetzung

 C(%) Silizium (%) Mn (%) Cr(%) Kupfer (%) Monat (%) P(%) S(%)
0,57–0,65 0,17-0,37 0,7-1,0 ≤0,25 ≤0,25 ≤0,3 ≤0,035 ≤0,035
Größe 20-150 mm (0,8 Zoll-6 Zoll)



Härte

 Ernst Härte
Standardhärte 53-58 HRC
Hohe Härte 55-60 HRC
Wirkungswert ≥15J/CM^2
Bälle Nummer ≥15000mal
Mikrostruktur M+C (C-Karbid M-Martensit)





Manganstahl-Mahlkugel III

Manganstahl-Mahlkugel III mit hohem Mangangehalt, Schlagzahl über 15J/CM^2, geringer Verschleiß.Gut exportiert in die ganze Welt.Leistung wie folgt:



Chemische Zusammensetzung

 C(%) Silizium (%) Mn (%) Cr(%) Kupfer (%) Monat (%) P(%) S(%)
0,62-0,70 0,17-0,37 0,9-1,0 ≤0,25 ≤0,25 ≤0,3 ≤0,035 ≤0,035
Größe 20-150 mm (0,8 Zoll-6 Zoll)



Härte

 Ernst Härte
Standardhärte 55-60 HRC
Hohe Härte 58-63 HRC
Wirkungswert ≥15J/CM^2
Bälle Nummer ≥15000mal
Mikrostruktur M+C (C-Karbid M-Martensit)





Mahlkugel aus Spezialstahlich

Diese Schleifkugel ist auf der ganzen Welt weit verbreitet.Hohe Volumenhärte und weniger Verschleiß.Qualität wird von den Kunden gut angenommen.Bitte überprüfen Sie die folgende detaillierte Leistung.



Chemische Zusammensetzung

 C(%) Silizium (%) Mn (%) Cr(%) Kupfer (%) Monat (%) P(%) S(%)
0,72-0,80 0,17-0,37 0,8-0,9 0,5-0,6 ≤0,25 ≤0,3 ≤0,035 ≤0,035
Größe 20-150 mm (0,8 Zoll-6 Zoll)



Härte

 Ernst Härte
Standardhärte 58-63 HRC
Hohe Härte 62-65 HRC
Wirkungswert ≥15J/CM^2
Bälle Nummer ≥15000mal
Mikrostruktur M+C (C-Karbid M-Martensit)





Mahlkugel aus SpezialstahlII

Diese Schleifstahlkugel ist eine neue Stahlkugel, gute Zähigkeit und kein Bruch.Es ist der neue Favorit bei den Benutzern.Leistung wie folgt:



Chemische Zusammensetzung

 C(%) Silizium (%) Mn (%) Cr(%) Kupfer (%) Monat (%) P(%) S(%)
0,58-0,65 1,60-1,90 0,65-0,80 0,70-0,90 ≤0,25 ≤0,3 ≤0,035 ≤0,035
Größe 20-150 mm (0,8 Zoll-6 Zoll)



Härte

 Ernst Härte
Standardhärte 58-63 HRC
Hohe Härte 62-65 HRC
Wirkungswert ≥18J/CM^2
Bälle Nummer ≥18000mal
Mikrostruktur M+C (C-Karbid M-Martensit)



Anderes kundenspezifisches Material

Reihe/Element C(%) Silizium (%) Mn (%) Cr(%) Kupfer (%) Monat (%) P(%) S(%)
80# 0,77–0,85 0,17-0,37 0,50-0,80 0-0,25 0-0,25 0-0.30 0-0,035 0-0,035
40 Mio 0,37–0,44 0,17-0,37 0,70-1,0 0-0,25 0-0,25 0-0.30 0-0,035 0-0,035
40Mn2 0,37–0,44 0,17-0,37 1,40-1,80 0-0,25 0-0,25 0-0.30 0-0,035 0-0,035
70 Mio 0,65-0,75 0,17-0,37 0,90-1,20 0-0,25 0-0,25 0-0.30 0-0,035 0-0,035
70Mn2 0,65-0,75 0,20-0,45 1.4-1.8 0-0,25 0-0,25 0-0.30 0-0,035 0-0,035
40Cr 0,37-0,45 0,17-0,37 0,50-0,8 0,80-1,1 0-0,25 0-0.30 0-0,035 0-0,035
70Cr2 0,65-0,75 0,20-0,30 0,75-0,90 0,55-0,70 0-0,25 0-0.30 0-0,030 0-0,030
B1 0,52-0,65 0,17-0,37 0,60-1,2 0-0,25 0-0,25 0-0.30 0-0,035 0-0,035
B2B 0,58-0,65 0,17-0,37 0,90-1,0 0,60-0,65 0-0,25 0-0.30 0-0,035 0-0,035
B4 0,60-0,65 1,60-1,70 0,70-0,80 0,70-0,80 0-0,25 0-0.30 0-0,035 0-0,035
B-6 0,75-0,85 0,2-0,40 0,90-1,0 0,85-0,95 0-0,25 0,06-0,13 0-0,035 02-0,035
B-6A 0,82-0,95 0,20-0,40 0,92-1,02 0,80-0,95 0-0,25 0,06-0,10 0-0,035 0-0,035
B-7 0,35-0,40 0,17-0,37 0,70-0,80 0,90-1,0 0-0,25 0-0.30 0-0,035 0-0,035
BV 1-1.06 0,17-0,37 0,9-1,0 0,55-0,65 0-0,25 0-0.30 0-0,035 0-0,035
GCr15 0,95-1,05 0,15-0,35 0,20-0,40 1,30-1,65 0-0,25 0-0,10 0-0,027 0-0,20
16 Mio 0,13-0,19 0,2-0,6 1.2-1.6 0-0.30 0-0,25 --- 0-0,03 0-0,03





Durchmessertoleranz (mm) 20-25mm 30-60mm 70-90mm 100-140mm 150mm
±1 ±1,5 +2,-2 +2,5,-2 +3,-2
Rundheitstoleranz (%) ≤1% ≤1% ≤1,5 % ≤2% ≤2%









Theoretisches Ballgewicht

 Durchmesser Gewicht Durchmesser Gewicht
20 mm (0,80 Zoll) 32,8 g 80 mm (3,15 Zoll) 2099,2 g
25 mm (1,00 Zoll) 64,0625 g 85 mm (3,35 Zoll) 2517,9 g
30 mm (1,25 Zoll) 110,7 g 90 mm (3,55 Zoll) 2988,9 g
35 mm (1,35 Zoll) 175,7 g 100 mm (4,00") 4100g
40 mm (1,50 Zoll) 262,4 g 110 mm (4,35 Zoll) 5457,1 g
50 mm (2,00") 512,5 g 120 mm (4,75 Zoll) 7084,8 g
60 mm (2,40 Zoll) 885,6 g 125 mm (5,00 Zoll) 8007.8125g
65 mm (2,50 Zoll) 1125,9 g 130 mm (5,20 Zoll) 9007,7g
  70 mm (2,75 Zoll) 1406,3 g 140 mm (5,50 Zoll) 11250,4 g
  75 mm (3,00 Zoll) 1729,6 g 150 mm (6,00 Zoll) 13837,5 g
Anwendung Zementwerke, Bergwerke, Kraftwerke, chemische Industrie, Quarzsandfabrik, andere Kugelmühlen
Paket Taschen (eine Tasche kann eine Tonne laden);Trommeln (eine Trommel kann 800-1000 kg laden)









STRENGES QUALITÄTSPRÜFSYSTEM
Bauxit-Material, runde Stahlkugeln, 62 HRC, geschmiedete Stahllagerkugel 3Bauxit-Material, runde Stahlkugeln, 62 HRC, geschmiedete Stahllagerkugel 4

KOOPERATIONSPARTNER




Bauxit-Material, runde Stahlkugeln, 62 HRC, geschmiedete Stahllagerkugel 5



 QUALIFIKATIONSZERTIFIKATE

Bauxit-Material, runde Stahlkugeln, 62 HRC, geschmiedete Stahllagerkugel 6



WORKSHOP-SZENE

Bauxit-Material, runde Stahlkugeln, 62 HRC, geschmiedete Stahllagerkugel 7



PAKET & TRANSPORT



Bauxit-Material, runde Stahlkugeln, 62 HRC, geschmiedete Stahllagerkugel 8



KONTAKTINFORMATIONEN

Bauxit-Material, runde Stahlkugeln, 62 HRC, geschmiedete Stahllagerkugel 9



Größe und Tag:

Mahlkugel aus geschmiedetem Stahl,

runde Stahlkugeln,

Präzisionsstahlkugeln

Kontaktdaten
Jinan Huafu Forging Joint-Stock Co.,ltd.

Ansprechpartner: Mrs. Anne Wang

Telefon: 86-15650016520

Senden Sie Ihre Anfrage direkt an uns (0 / 3000)

über

Reibende Stahlbälle

30-mm-Guss-Mahlkugelkugel, geschmiedet in der Bergbau-Zementindustrie

48HRC 53HRC Gusskugeln aus hochverchromtem Schleifstahl für Cooper Mine ISO9001

20 - 160 mm Massive warmgewalzte Stahlkugeln zum Abschrecken und Anlassen

geschmiedeter Mahlkörper

Zementmahlkugeln aus geschmiedetem Kohlenstoffstahl 5 Zoll 55HRC 65HRC

90 mm 110 mm B2 geschmiedete Schleifkugeln Medienkugeln für den Bergbau

20 - 150 mm 75Mn Chromguss-Schleifkugel B3 Verschleißfeste Kugeln

NACHRICHT HINTERLASSEN

Datenschutz-Bestimmungen | China Gut Qualität Reibende Stahlbälle Fournisseur. © 2022 - 2023 grinding-steelball.com. All Rights Reserved.
